标准行星减速机

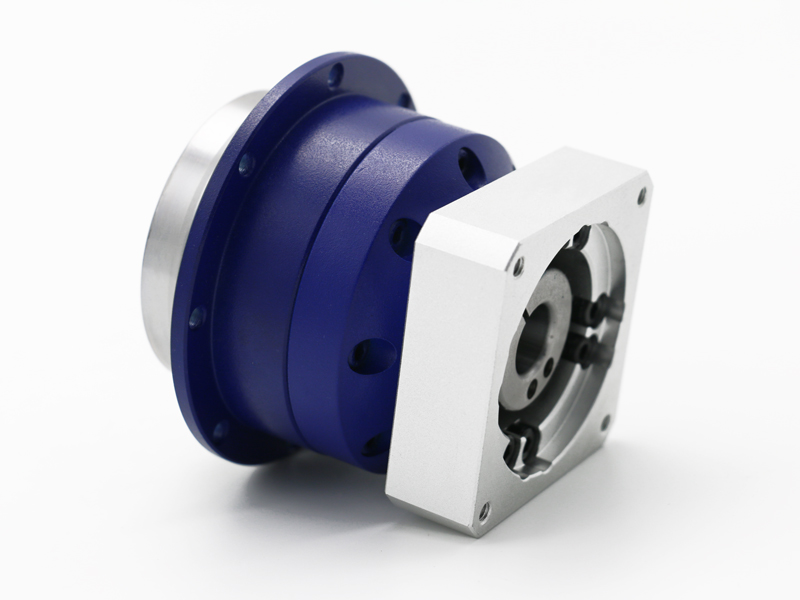

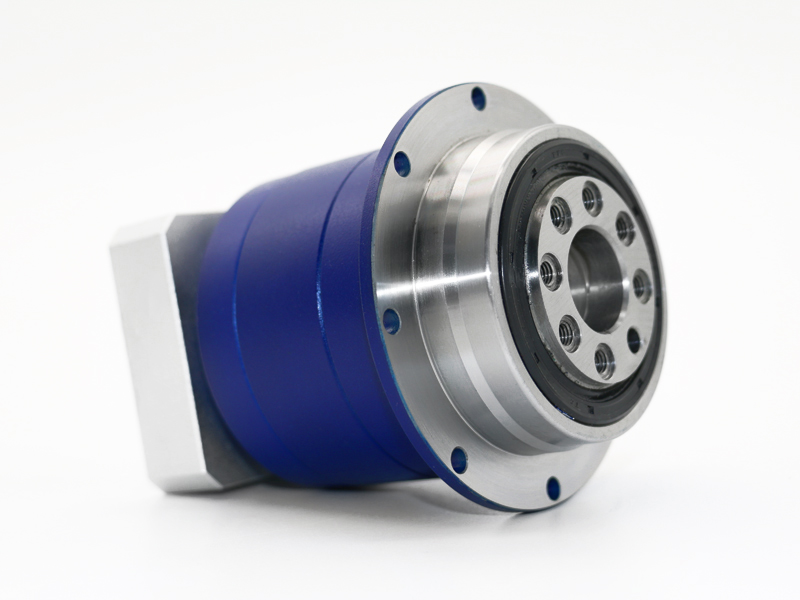

方法兰行星减速机 JG系列
浏 览 量:
咨询热线:135-0009-3281
JG高精密斜齿行星减速机:
一、独特的法兰盘输出方式,获得更大安装自由度
二、机身尺寸更短,安装空间要求低。
三、抵回程间隙,定位更精准。
四、斜齿双支撑笼式行星减速器架结构,高可靠度,可适应频繁正反转。
五、转架装配圆推滚子轴承,满足重载工况要求。
规格范围:64-200。速比范围:3-100。精度范围:1-3arcmin(p1等级)、3-5arcmin(p2等级)、5-7arcmin(p3等级)。
详情描述

● 独立的法兰盘输出方式,获得更大的安装自由度。
● 机身尺寸更短,安装空间要求低。
● 低回程间隙,定位更精准
● 双支撑笼式行星架结构,拥有高可靠度,可适应频繁正反转。
● 转架装配圆锥滚子轴承,满足重载工况要求。
规格范围:60-180
速比范围:3-100
精度范围:1-3arcmin(P1级)
3-5arcmin(P2级)
5-8arcmin(P3级)


JG方法兰行星减速机系列
JG 90 L1 5 P1
产品系列 产品规格 级数 传动比 背隙 输出形式
  64、90、110、140、200 L1:=1级
L2:=2级


L1:  3、4、5、7、10

L2: 20、25、40、50、80、100



P1=精密间隙

P2=标注间隙

S1=光轴输出
无=带键输出
电机制造商及规格型号。也可以直接提供输出连接尺寸

技术参数     /          规格 JG64 JG90 JG110
最大扭矩 Nm 1.5倍额定扭矩
紧急制动扭矩 Nm 2.5倍额定扭矩
最大容许径向力 N 680 1750 3100
最大容许轴向力 N 340 875 1250
抗钮刚性 Nm/arcmin 13 31 82
最大输入转速 rpm 6000 6000 4500-6000
额定输入转速 rpm 3300-5500 2600-4500 2300-4200
噪音 dB ≤58 ≤60 ≤65
平均寿命 h 20000
满载效率 % L1 ≥ 95%  L2 ≥ 90%
回程间隙 P1 L1 arcmin ≤3 ≤3 ≤3
L2 arcmin ≤5 ≤5 ≤5
P2 L1 arcmin ≤5 ≤5 ≤5
L2 arcmin ≤8 ≤8 ≤8
转动惯量 L1 4 Kg.c㎡ 0.13 0.51 2.84
5 Kg.c㎡ 0.13 0.47 2.71
7 Kg.c㎡ 0.13 0.45 2.62
10 Kg.c㎡ 0.03 0.44 2.57
L2 20 Kg.c㎡ 0.03 0.23 0.47
25 Kg.c㎡ 0.03 0.23 0.47
35 Kg.c㎡ 0.03 0.23 0.47
40 Kg.c㎡ 0.03 0.23 0.47
50 Kg.c㎡ 0.03 0.20 0.44
70 Kg.c㎡ 0.03 0.20 0.44
100 Kg.c㎡ 0.03 0.20 0.44

技术参数 / 规格 JG64 JG90 JG110
  级数 速比




(Nm)
TN
L1 4 40 110 210
5 40 110 210
7 40 90 200
10 18 60 120
L2 20 40 110 210
25 40 110 210
35 40 110 210
40 40 110 210
50 40 110 210
70 40 90 200
100 18 60 120
防护等级 IP65
环境温度 90℃至-10℃
重量(Kg) L1 1.3 3.4 7.1
L2 1.9 4.7 9.5
方法兰行星减速机

机型/代号 JG-L1
  D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 L1 L2 L3 L4 L5 L6 L7 L8 A1
JG64-L1 20 40 64 86 14 50 31.5 79 七孔一销 4.5 70 M4 3 7 4 19.5 8 4 32.5 81 60
5 7-M5
JG90-L1 31.5 63 90 118 19 70 50 109 七孔一销 5.5 90 M5 6 10 7 30 12 6 43 105.5 90
6 7-M6
JG110-L1 40 80 110 145 22 110 63 135 十一孔一销 5.5 145 M8 6 10 8 29 13 7 59.5 139 120
6 11-M6
客户定制

方法兰行星减速机图纸

机型/代号 JG-L2
  D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 L1 L2 L3 L4 L5 L6 L7 L8 A1
JG64-L2 20 40 64 86 14 50 31.5 79 七孔一销 4.5 70 M4 3 7 4 19.5 8 4 32.5 104.5 60
5 7-M5
JG90-L2 31.5 63 90 118 19 70 50 109 七孔一销 5.5 90 M5 6 10 7 30 12 6 43 135 90
6 7-M6
JG110-L2 40 80 110 145 22 110 63 135 十一孔一销 5.5 145 M8 6 10 8 29 13 7 59.5 173 120
6 11-M6
客户定制

方法兰行星减速机 JG系列应用行业:包装机械、龙门机床设备、激光雕刻设备、机器人设备、木工机械、印刷机、雕花机、精密涂布机、伺服弯管机、数控弹簧机等自动化程度较高设备。包装机械减速机、低背隙高精密减速机、高精密行星减速机、斜齿轮双级减速机,伺服减速机生产厂家中德合资JC伺服减速器品质保证、行业应用广泛、规格种类齐全。厂家直销电联13925755716。
